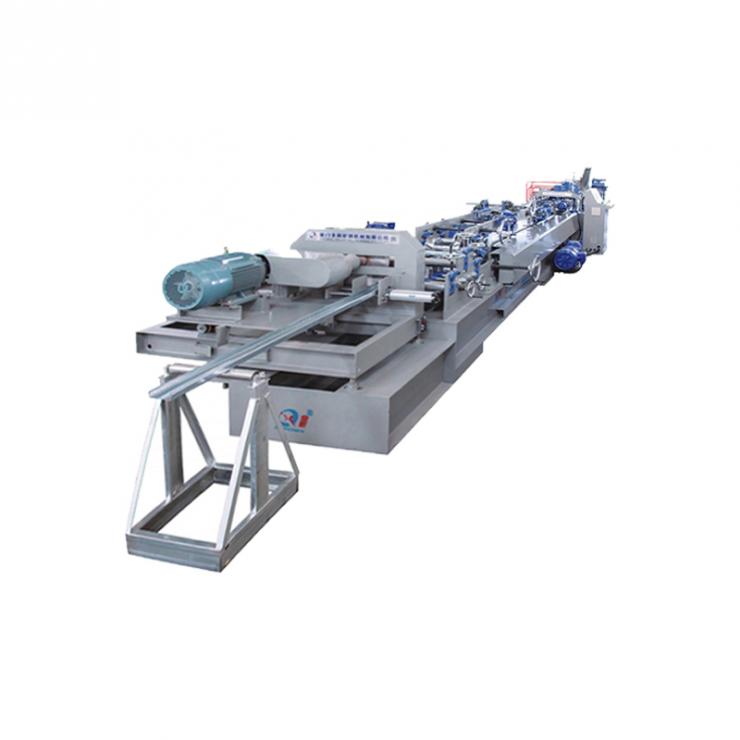

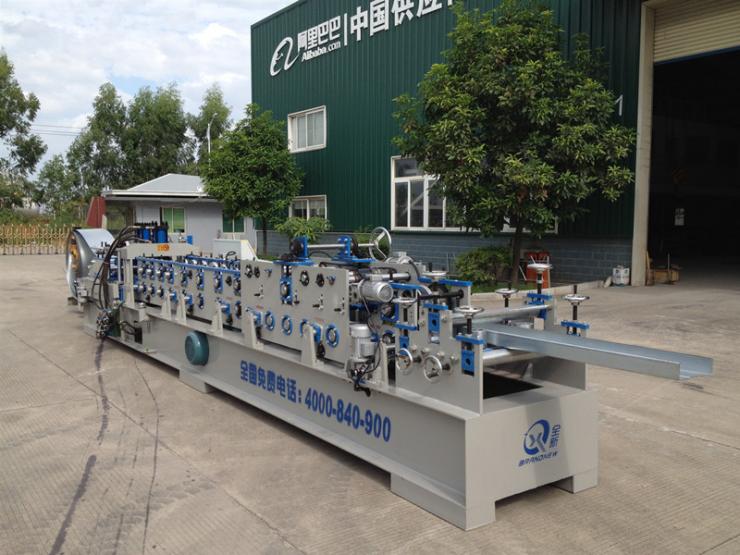

Máquina automática de conformação de rolos para perfis C

Vantagens da máquina automática de troca rápida de purlin C:

4. Sistema de pós-corte ou corte rápido como opção.

5. Somos a primeira e única fábrica a ter uma linha completa de acabamento de panificação para tratar as peças de reposição.

Envie seu desenho para nós, podemos personalizá-lo para você.

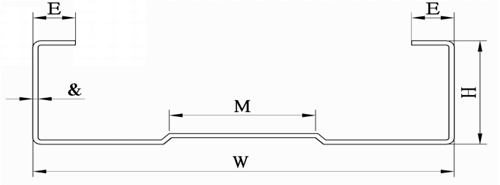

Desenho de perfil

Especificação do produto

Peças de máquinas

1. Guia de material de alimentação e dispositivo de nivelamento
Cada uma de nossas máquinas de acabamento tem uma guia de alimentação de material com dois rolos (um para cima e um para baixo) e um dispositivo de nivelamento com 5 rolos (2 para cima e 3 para baixo) para endireitamento.

diâmetro sólido e eixos = φ85mm

2. Sistema de pré-punção
Dispositivo de perfuração hidráulica com 3 cilindros (um cilindro para furo único e 2 cilindros para furos duplos).
Também é possível fabricar mais conjuntos de punções conforme as necessidades do cliente.

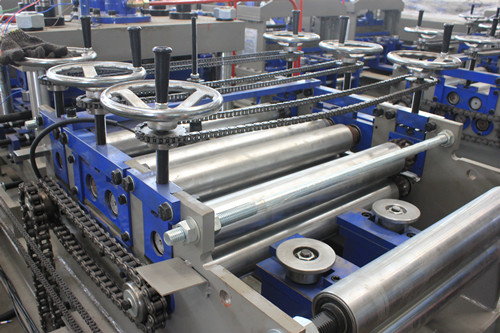

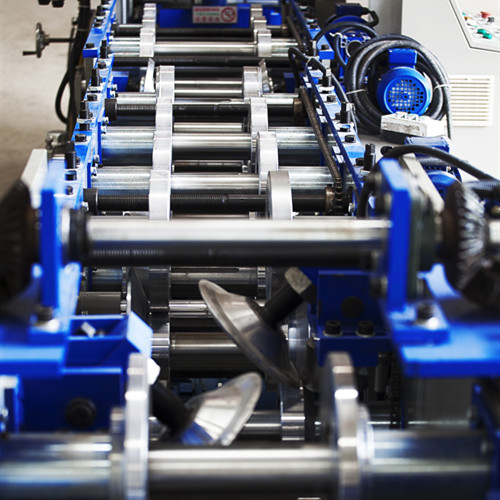

3. Máquina de purlin C rolos e eixos
Rolos para máquinas de purlin fabricados em aço para rolamentos GCr15, usinados com precisão e revestidos com cromo duro;
Todos os eixos da máquina de purlin são fabricados em aço #45 ou Gcr15 para opcional,

Diâmetro do eixo principal = φ80/65 mm, tratado para têmpera e revenimento

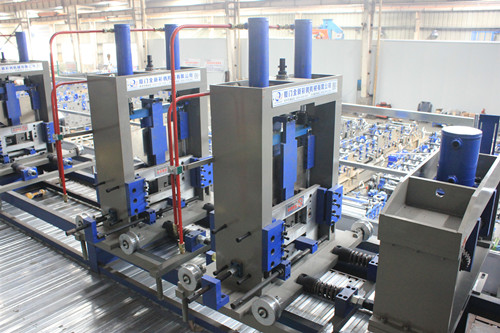

Sistema de pós-corte da máquina de purlin 4.C:
Não é necessário trocar o cortador para um tamanho diferente;

Além disso, você pode alterar a altura da terça e a largura da base ilimitadamente.
Lâminas de corte feitas de aço moldado Cr12 de alta qualidade com tratamento térmico.
Estrutura do cortador feita de chapa de aço de 30 mm de alta qualidade por soldagem.

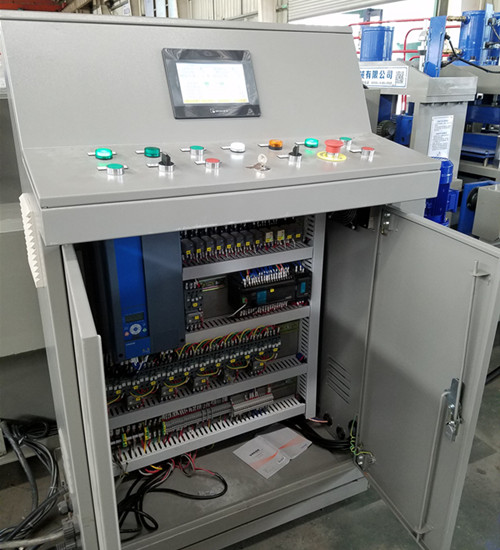

5. Sistema de controle
Caixa de controle da máquina de purlin C
(Marca da tela sensível ao toque: WEINVIEW, Marca do inversor: Finlândia VOCAN/Taiwan DELTA/ALPHA, Marca do codificador: Japão Koyo/OMRON)

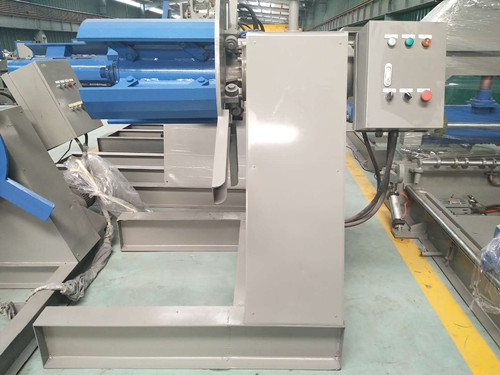

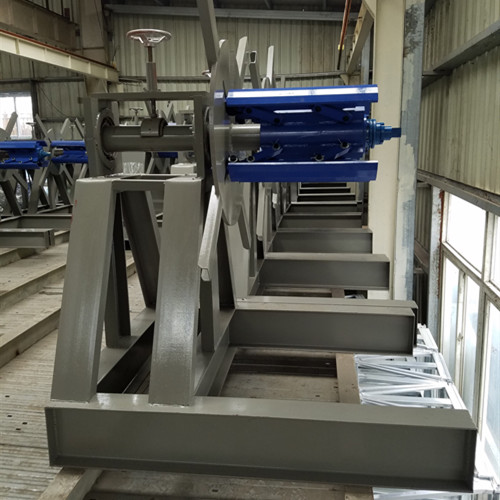

6. Desenrolador
Máquina desenroladora de purlin C
Um conjunto de desenrolador manual, sem energia, controle manual do encolhimento do furo interno da bobina de aço e parada
Largura máxima de alimentação: 500 mm, intervalo de ID da bobina 470 mm ± 30 mm
Capacidade: Máx. 3 toneladas

Com desenrolador Hydra para sua opção

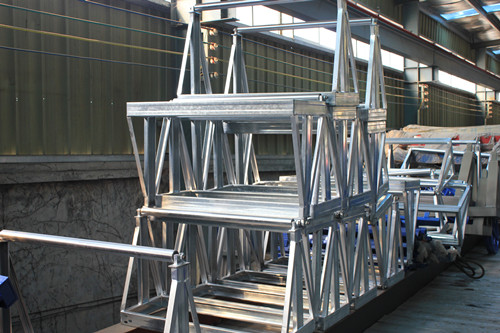

7. Saída da cremalheira em C
Sem energia, três unidades
