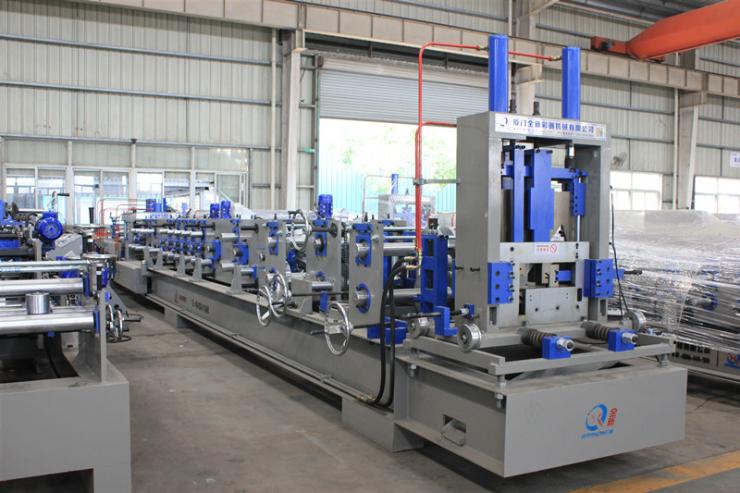

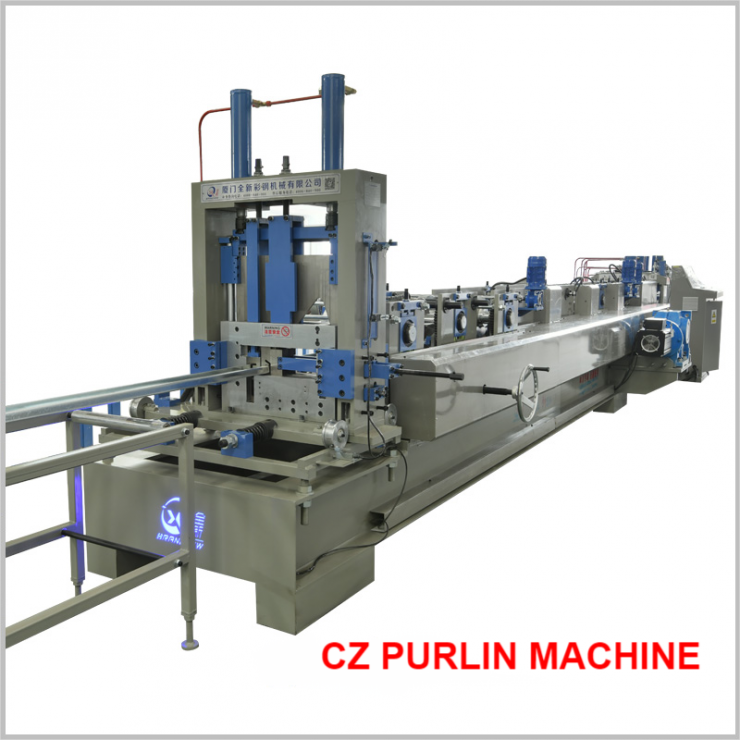

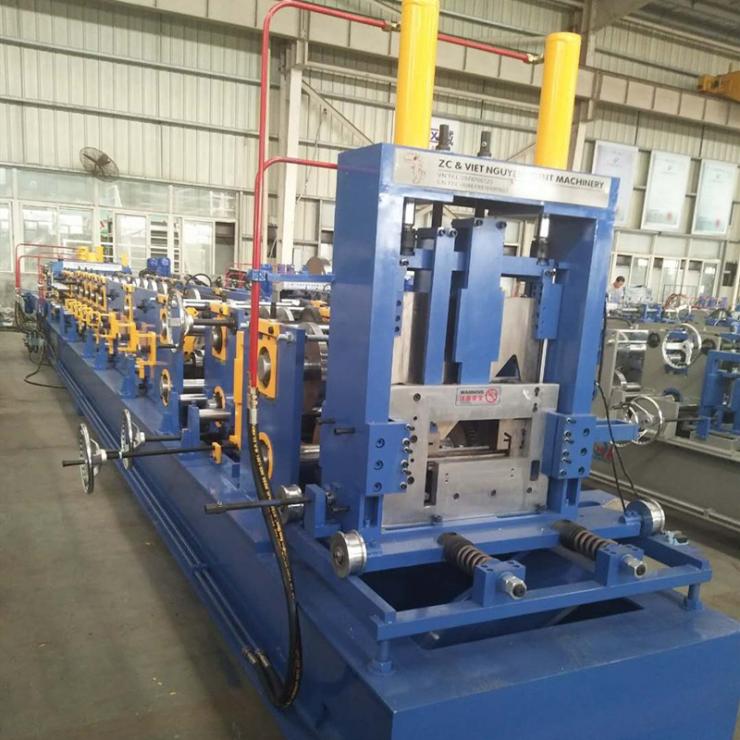

Máquina de conformação de rolos de purlin CZ de troca rápida

Vantagens da troca rápida automática Máquina de purlin C :

1. Altere automaticamente diferentes tamanhos de ripas em um minuto, sem trocar rolos ou espaçadores.
2. Produza terças em C e Z. Economize espaço e custos.
3. Design pós-corte, sem se preocupar com torções e alargamentos causados pelo design pré-corte.
4. Com sistema controlado por computador, fácil de operar e que economiza tempo e custos.
5. Sistema de pós-corte ou corte rápido como opção.

Somos a primeira e única fábrica a ter uma linha completa de acabamento de panificação para tratar as peças de reposição.

Desenho de perfil

Especificação do produto

Principais características ：

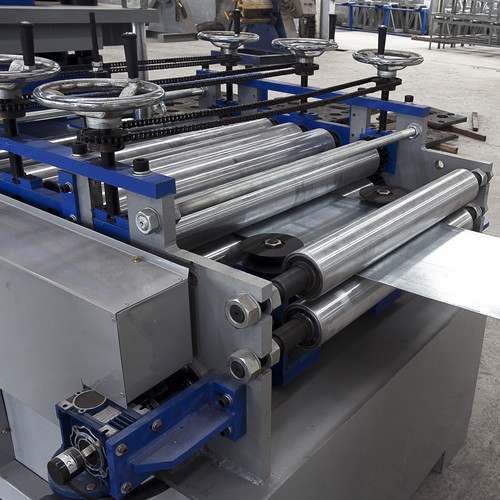

1. Guia de alimentação de material e dispositivo de nivelamento

Guia de alimentação de material: dois rolos (um para cima e um para baixo)

Dispositivo de nivelamento: 5 rolos (2 para cima e 3 para baixo) para endireitar e nivelar.

Diâmetro sólido e eixos = φ100 mm e 110 mm

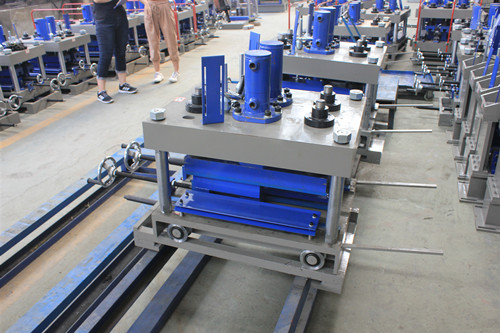

2. Sistema de pré-punção

Dois conjuntos de estações de perfuração com 3 cilindros (um para furo único e dois para furos duplos).

Também podemos fabricar três ou mais conjuntos de puncionamento conforme suas necessidades.

3. Rolos e eixos da máquina de purlin C

Rolos fabricados em aço para rolamentos GCr15, usinados com precisão, revestidos com cromo duro;

Eixos fabricados em aço #45 ou Gcr15 para opcional,

Diâmetro do eixo principal = φ80/65 mm e 90/75 mm, tratamento de têmpera e revenimento

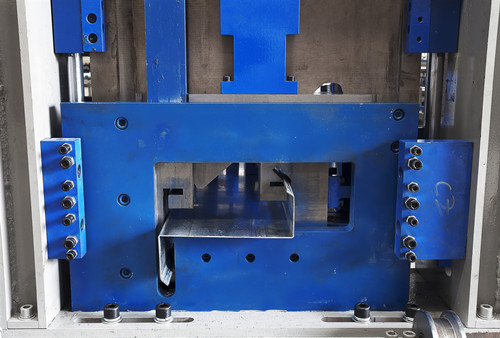

4. Sistema de pós-corte da máquina de purlin CZ
Ao alterar o tamanho do material, você não precisa trocar o cortador, apenas girar o parafuso.

Você pode alterar a altura da terça e a largura da base ilimitadamente.
Lâminas de corte feitas de aço moldado Cr12 de alta qualidade com tratamento térmico
Estrutura do cortador feita de chapa de aço de 30 mm de alta qualidade por soldagem

5. Sistema de controle
Máquina de purlin CZ caixa de controle
(Marca da tela sensível ao toque: WEINVIEW, Marca do inversor: Finlândia VOCAN/Taiwan DELTA/ALPHA, Marca do codificador: Japão Koyo/OMRON)

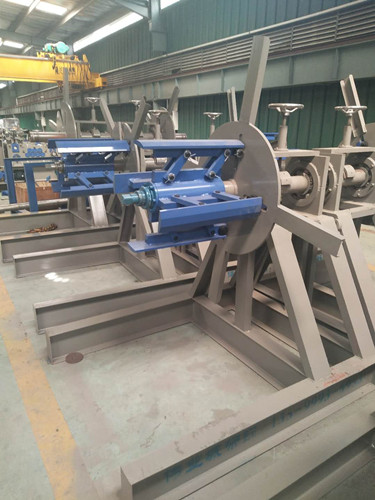

6. Desenrolador
Máquina desenroladora de purlin CZ
Um conjunto de desenrolador manual, sem energia, controle manual do encolhimento do furo interno da bobina de aço e parada
Largura máxima de alimentação: 500 mm, intervalo de ID da bobina 470 mm ± 30 mm
Capacidade: Máx. 3 toneladas

Oferecemos desenrolador hidráulico para sua opção

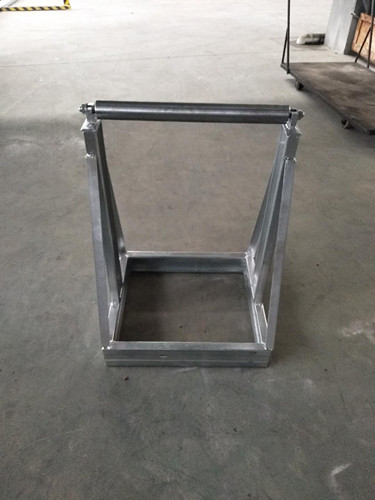

7. Saída da cremalheira em C
Sem energia, três unidades
